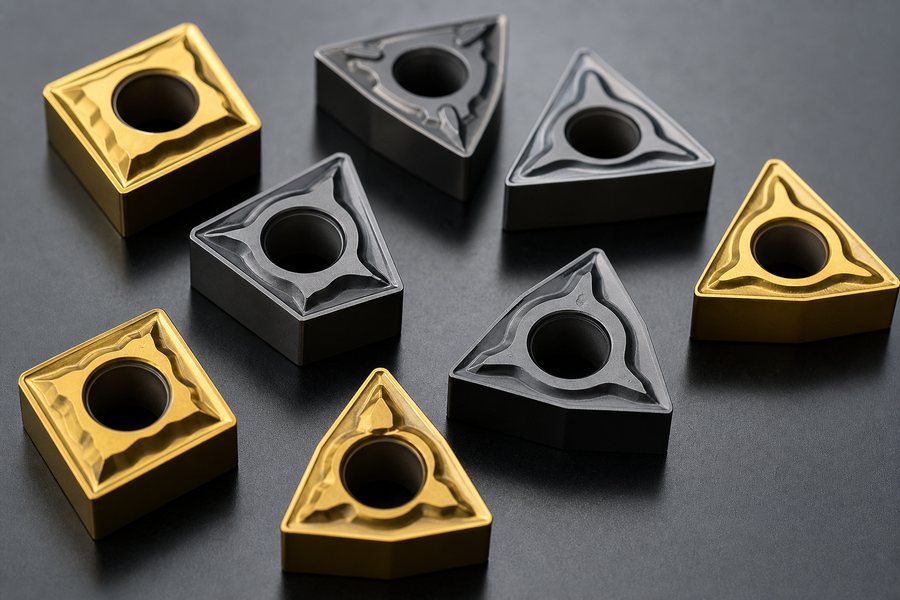

Твёрдосплавные пластины СМП по чертежам на заказ

Твёрдосплавные пластины по чертежам — когда это необходимо

Твёрдосплавные пластины на заказ изготавливают тогда, когда стандартная ISO-пластина из каталога Sandvik, Iscar, Kennametal или Mitsubishi не подходит по геометрии, размеру, марке сплава или типу стружколома. Производство нестандартных пластин СМП по чертежам охватывает три основных случая: нестандартная форма или размер (не предусмотрены стандартом ISO 1832), специальный марка сплава (например, отечественный аналог при ограничениях на импорт), а также CBN и PCD пластины под конкретную операцию.

Твёрдосплавные пластины изготовить по чертежу в нашем производстве можно от 1 штуки для опытных и нестандартных позиций. Для серийных поставок действуют скидки при объёме от 50 штук одной позиции. Каждая партия сопровождается паспортом с результатами спектрального анализа состава сплава и КИМ-обмером основных размеров.

Пластины PCD на заказ и CBN на заказ — отдельное направление, актуальное для производств, обрабатывающих алюминиевые сплавы, медь, цветные металлы (PCD) или закалённые стали и чугун (CBN). Эти материалы обеспечивают ресурс в 10–50 раз выше твёрдосплавных аналогов при правильном применении.

Виды пластин СМП, которые мы производим

• Токарные пластины по чертежу — CNMG, WNMG, DNMG, TNMG, CCMT, DCMT и другие ISO-форматы нестандартного размера. Также нестандартные формы: трапецеидальные, L-образные, пластины с особым профилем стружколома под конкретный материал и режим.
• Фрезерные пластины по чертежу — APKT, RDMT, SEHT, XOEX и специальные форматы под нестандартные корпуса фрез. Угол позитивной установки, передний угол и форма стружколома — по ТЗ заказчика.
• Пластины CBN на заказ — для точения и фрезерования закалённых сталей HRC 45–70 и отбелённого чугуна. Изготавливаем пластины из поликристаллического кубического нитрида бора с содержанием CBN 80–100% в ISO-формате и нестандартной формы. Ресурс — 5–20 тысяч деталей при точении шеек закалённых валов.
• Пластины PCD на заказ — для высокоскоростного фрезерования и точения алюминиевых сплавов АЛ25, Д16, 6061-T6, а также меди, бронзы и полимерных композитов. Зернистость поликристаллического алмаза 10 или 25 мкм — в зависимости от требований к шероховатости Ra.
• Аналоги импортных пластин — по образцу, обозначению или чертежу производим отечественный аналог с подбором сплава и воспроизведением геометрии стружколома. В условиях ограничений на импорт это практичный и экономичный путь для обеспечения производства инструментом.

Технология производства пластин СМП

Производство твёрдосплавных пластин включает несколько критических этапов, каждый из которых влияет на конечные характеристики инструмента. Первый — прессование порошка твёрдого сплава в пресс-форме заданного размера. Точность пресс-формы определяет допуски на исполнительные размеры пластины — отклонение диаметра вписанной окружности не более ±0.02 мм достигается при точности рабочих поверхностей пресс-формы ±0.005 мм.

Второй этап — спекание при температуре 1350–1480 °C в вакуумной печи с применением горячего изостатического прессования (HIP). Это обеспечивает плотность сплава 99.9% теоретической и исключает пористость, которая является основной причиной выкрашивания кромок при прерывистом резании.

Третий этап — алмазная шлифовка рабочих граней. Шлифовка ведётся на специализированных центрах Ewag RS15, обеспечивающих прямолинейность режущих кромок в пределах 0.003 мм и угловую точность ±3 угловых минуты. После шлифовки — нанесение покрытия методом CVD (для рабочих температур выше 600 °C) или PVD (для острых кромок и прерывистого резания).

Как заказать пластины СМП по чертежу

Для расчёта стоимости твёрдосплавных пластин стоимость изготовления необходимо предоставить:

• ISO-обозначение пластины или чертёж — например CNMG 120408-PM или чертёж с формой, размерами и допусками на все исполнительные параметры.
• Марку сплава или условия применения — материал заготовки, режимы (скорость, подача, глубина), тип операции (непрерывная/прерывистая). По этим данным подберём марку ТС или CBN/PCD.
• Геометрию стружколома — тип (чистовой, черновой, средний), форму стружечной канавки по чертежу или описание требований к стружкодроблению.
• Объём партии — от 1 штуки для опытных и нестандартных позиций, от 10–50 штук для серийных поставок.

Часто задаваемые вопросы

Можете ли воспроизвести пластину Sandvik по образцу?
Да. Проводим обмер оригинала на КИМ, фотографируем стружколом, подбираем марку сплава и размещаем производство. Визуально и функционально аналог неотличим от оригинала при стоимости в 2–3 раза ниже.

Делаете ли CBN-пластины для точения закалённых валов?
Да. CBN-пластины для шлифования и точения шеек валов HRC 58–62 — наш стандартный продукт. Форма и размер по чертежу, содержание CBN от 80%.

Каков реальный ресурс PCD-пластин?
При точении алюминия АЛ25 PCD-пластина зернистостью 25 мкм обеспечивает Ra 0.4 на протяжении 40 000–80 000 деталей без переточки. Это в 20–40 раз больше твёрдосплавного аналога.

Сколько времени занимает изготовление нестандартных пластин?
Стандартные ISO-форматы нестандартного размера — 12–18 рабочих дней. CBN и PCD пластины — 15–25 рабочих дней из-за более сложного производственного цикла.
