Изготовление фрез по чертежам на заказ

Что такое фрезы по чертежам и зачем их заказывать

Изготовление фрез по чертежам на заказ — это производство режущего инструмента с геометрией, адаптированной под конкретную деталь, материал заготовки и возможности вашего станка. Стандартный каталожный инструмент покрывает не более 30% реальных потребностей современного производства: нестандартные диаметры, специальные профили, особые марки сплавов и конфигурации хвостовиков вынуждают заводы, авиастроительные и нефтегазовые предприятия обращаться к специализированным производителям.

Фрезы по чертежам заказчика мы изготавливаем на 5-осевых заточных центрах с числовым программным управлением. Производство работает от 1 штуки для опытных и мелкосерийных нужд и от 10–50 штук для серийных поставок. Расчёт стоимости — в течение одного рабочего дня после получения чертежа или технического задания. Отгрузка по всей России, сопровождение технолога при согласовании конструкции инструмента.

Если у вас нет готового чертежа — мы поможем его разработать на основании образца, эскиза или описания операции. Инженерный отдел анализирует материал заготовки, диаметр резания, глубину и тип обработки, после чего предлагает оптимальное конструктивное решение и подбирает марку твёрдого сплава или быстрорежущей стали.

Виды фрез, которые мы производим по чертежам

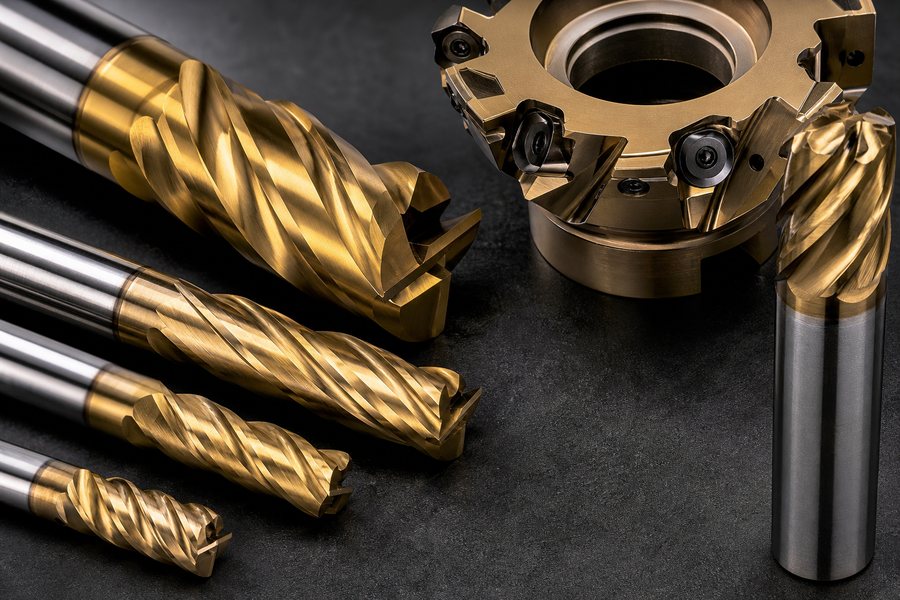

Производство охватывает весь спектр режущего инструмента фрезерной группы. Ключевая номенклатура — концевые, дисковые и червячные фрезы, однако по запросу мы изготавливаем профильный, фасонный и специальный инструмент любой конфигурации.

• Концевые фрезы по чертежу — черновые, чистовые, сферические (ball-nose), радиусные и угловые исполнения. Диаметры от Ø3 до Ø80 мм, число зубьев от 2 до 12, угол спирали 15–55°. Хвостовик цилиндрический, с лыской Weldon, конус Морзе МК1–МК5, VDI, HSK. Применяются на обрабатывающих центрах с ЧПУ для контурной обработки, карманов, уступов и 3D-поверхностей в сталях, нержавейке, алюминии и жаропрочных сплавах.
• Дисковые фрезы по чертежам — трёхсторонние, отрезные, для пазов и канавок. Диаметры Ø50–Ø400 мм, ширина от 1.5 мм, исполнение с напайными пластинами или сменными СМП. Используются на горизонтально-фрезерных станках и обрабатывающих центрах при нарезании шпоночных пазов, торцовании и отрезке заготовок.
• Червячные фрезы по чертежам заказчика — однозаходные и многозаходные, модуль M0.5–M20, классы точности AA, A, B. Материал HSS-PM или твёрдый сплав с покрытием TiCN или TiAlN. Применяются для нарезания зубчатых колёс методом обкатки на зубофрезерных станках.
• Фасонные и профильные фрезы — инструмент с нестандартным профилем режущей кромки, изготавливаемый по чертежу заказчика для воспроизведения конкретного профиля на детали. Профиль контролируется на КИМ, допуск ±0.01–0.02 мм.
• Насадные торцевые фрезы — корпус под сменные пластины СМП или с напайными твёрдосплавными зубьями, диаметры Ø50–Ø250 мм, посадочный диаметр по чертежу.

Для каждого типа инструмента подбирается оптимальная марка основного материала: ВК8, ВК6-ОМ, Т15К6, HSS-PM Р6М5К5 или субмикронный твёрдый сплав для малых диаметров. Покрытие назначается в зависимости от обрабатываемого материала: TiAlN и AlCrN — для нержавеющих сталей и жаропрочных сплавов, TiCN — для конструкционных сталей и чугунов, DLC — для цветных металлов и алюминиевых сплавов.

Технические возможности производства фрез

Точность геометрии — ключевой параметр режущего инструмента. Наше производство работает на 5-осевых шлифовальных центрах Walter Helitronic и Anca RX7, что позволяет обеспечить биение режущих кромок не более 0.003 мм, точность диаметра ±0.005 мм и шероховатость передних граней Ra 0.2–0.4 мкм. Это соответствует уровню инструментов Sandvik Coromant, Kennametal и Walter в классе h6.

Контроль геометрии ведётся на измерительных центрах Zoller Venturion с протоколированием основных параметров: диаметра, угла спирали, угла заточки, биения и длины рабочей части. Каждая партия инструмента сопровождается паспортом с результатами замеров. Спектральный анализ материала подтверждает соответствие марки сплава требованиям ТЗ.

Термообработка — закалка до HRC 63–66 и многократный отпуск — проводится в вакуумных печах, что исключает окисление поверхности и обеспечивает стабильную твёрдость по всему сечению. PVD-покрытие наносится после шлифовки и финишной заточки в вакуумной камере при температуре 400–500 °C, что исключает деформацию инструмента.

Как правильно сделать заказ фрезы по чертежу

Грамотно составленное техническое задание сокращает срок изготовления и исключает доработки. При оформлении заявки на производство фрез по чертежам важно указать следующее:

• Чертёж или 3D-модель — форматы DWG, DXF, PDF, STEP, IGES. Если готового чертежа нет — принимаем эскиз от руки или образец инструмента для обмера на КИМ.
• Обрабатываемый материал — марка, твёрдость HRC и тип операции (черновая/чистовая). Это определяет марку сплава и вид покрытия.
• Модель станка — обрабатывающий центр, горизонтально-фрезерный или токарно-фрезерный. Тип шпинделя (BT, HSK, Capto, конус Морзе) и мощность привода влияют на выбор хвостовика и числа зубьев.
• Режимы резания — скорость резания, подача на зуб, глубина резания. Если режимы неизвестны — укажем рекомендованные при согласовании конструкции.
• Требования к качеству поверхности — параметр Ra, квалитет отверстия или допуск на размер детали, который должна обеспечить данная фреза.
• Объём партии и желаемые сроки — единичное изготовление от 1 шт. занимает 5–10 рабочих дней, серийная партия от 50 шт. — 10–20 рабочих дней в зависимости от сложности конструкции.

После получения заявки инженер связывается с вами в течение 2 часов в рабочее время. При необходимости проводится видеоконсультация для уточнения параметров. Согласованный чертёж фиксируется в договоре, и производство начинается только после вашего подтверждения.

Почему предприятия выбирают заказное производство фрез

Типовой каталог ведущих мировых производителей инструмента покрывает стандартизированные диаметры и длины. Когда деталь требует нестандартного профиля канавки, уменьшенного хвостовика под конкретный патрон или специального покрытия под экзотический материал — единственный выход это производство фрез по чертежам.

Предприятия авиастроения, нефтегазовой отрасли, оборонного комплекса и автомобилестроения регулярно сталкиваются с ситуацией, когда серийная фреза от Sandvik или Iscar даёт недостаточный ресурс или не подходит по конструктиву под технологический процесс. Заказная фреза с подобранной геометрией, оптимальным покрытием и точным хвостовиком увеличивает ресурс в 2–4 раза по сравнению с аналогом из стандартного каталога.

Ещё один аргумент в пользу заказного изготовления — стоимость. Небольшая партия специальных фрез по чертежу у отечественного производителя обходится в 2–3 раза дешевле импортных аналогов при сопоставимом качестве. Паспорт качества и сертификат материала включены в поставку без доплаты.

Часто задаваемые вопросы об изготовлении фрез

Можно ли заказать фрезу без чертежа — только по образцу?
Да. Мы принимаем изношенный инструмент для обмера на координатно-измерительной машине. По результатам обмера разрабатываем чертёж, согласовываем с вами и запускаем производство. Доплата за разработку чертежа не взимается при заказе от 5 штук.

Какова минимальная партия для изготовления фрезы по чертежу?
От 1 штуки. Для опытных образцов и нестандартных позиций это наш стандарт. Серийные поставки экономически целесообразны от 10–20 штук одной позиции.

Сколько времени занимает изготовление?
Концевые и дисковые фрезы стандартной сложности — 5–8 рабочих дней от подтверждения заказа. Червячные фрезы и инструмент со сложным профилем — 10–15 рабочих дней. Сроки фиксируются в договоре.

Делаете ли аналоги импортных фрез — Sandvik, Iscar, Walter?
Да. По образцу или обозначению производим аналог с подбором ближайшей марки сплава и соответствующего покрытия. Стоимость аналога — в среднем на 40–60% ниже импортного.

Какое покрытие лучше для нержавеющей стали?
Для нержавеющей стали AISI 304/316 оптимальны TiAlN и AlCrN. Они обеспечивают термостойкость до 800–900 °C, что критично при резании вязких аустенитных сталей с их высоким коэффициентом теплового расширения. При обработке нержавейки в особо сложных условиях рекомендуем AlCrSiN.

Работаете ли вы с предприятиями из регионов России?
Да. Принимаем заявки и чертежи по электронной почте, отгружаем транспортными компаниями СДЭК, Деловые Линии и ТК Байкал-Сервис по всей России. Крупные предприятия обслуживаем по рамочным договорам с согласованным графиком поставок.
