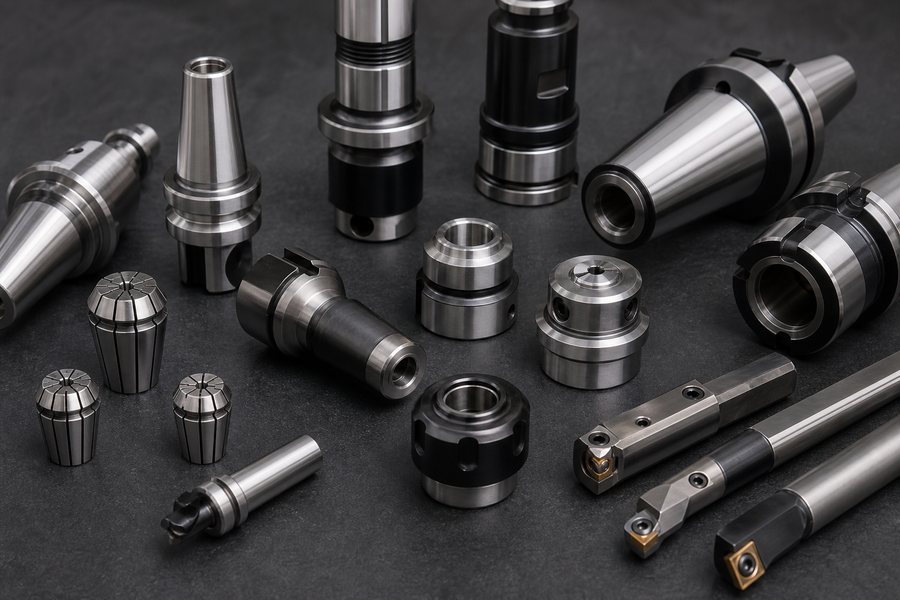

Инструментальная оснастка и державки по чертежам на заказ

Инструментальная оснастка по чертежам — задачи и решения

Инструментальная оснастка для станков по чертежу — это специальные державки, переходные оправки, корпуса фрез и вспомогательный инструмент, разработанные под конкретный станок, посадочный размер шпинделя и технологические задачи. Оснастка для ЧПУ заказать по чертежу необходимо в тех случаях, когда стандартные переходники не обеспечивают нужный вылет инструмента, посадочный диаметр отличается от стандартного, или требуется специальное решение для обработки труднодоступных поверхностей.

Оснастка для станков стоимость изготовления в нашем производстве зависит от типа крепления шпинделя, материала корпуса, требований к балансировке и объёма партии. Расчёт после получения чертежа — за один рабочий день. Изготовление от 1 штуки, поставка по России и СНГ.

Ключевые типы оснастки, которые мы производим: токарные и расточные державки, корпуса торцевых и насадных фрез, переходные оправки под пластины CBN и PCD, антивибрационные конструкции для глубокого точения. Все изделия балансируются до требуемого класса точности и проходят контроль биения на стенде.

Виды инструментальной оснастки по чертежам

• Токарные державки по чертежу — VDI 20/25/30/40/50, CAPTO C4/C5/C6/C8, EWS, Sauter. Нестандартные вылеты, специальные посадки под пластины, внутренний подвод СОЖ. Материал 42CrMo4 (аналог 40ХМ), закалка до HRC 50–55, шлифовка посадочных поверхностей в поле h5.
• Расточные оправки и державки — оправки с радиальной регулировкой, для точного растачивания отверстий H6/H7. Антивибрационные конструкции с демпфером для отношений L/D до 8:1 и выше. Устраняют вибрации и дробление при глубоком растачивании, улучшают шероховатость с Ra 3.2 до Ra 0.8–1.6.
• Корпуса торцевых и насадных фрез по чертежу — Ø50–Ø400 мм, посадка ISO, DIN, нестандартная, под пластины СМП, CBN или PCD. Балансировка G2.5 для скоростей до 20 000 об/мин, G6.3 для стандартного применения. Все корпуса балансируются на двухплоскостном стенде Haimer.
• Переходные оправки и конусы — HSK-A32/40/50/63/80/100, BT30/40/50, SK30/40/50, Capto, Weldon, нестандартные переходы. Изготавливаем из закалённой стали, шлифуем конусные поверхности в допуске AT3 или лучше.
• Антивибрационные расточные державки — для длинных вылетов при точении, фрезеровании и расточке. Демпфер интегрирован в корпус державки, настройка на частоту резонанса — под конкретные условия обработки. Снижают амплитуду вибраций в 5–15 раз.
• Специальная оснастка по чертежу — любые нестандартные конструкции: удлинители, угловые головки, многошпиндельные насадки, планшайбы, оправки под нестандартные пластины. Разрабатываем чертёж совместно с технологом заказчика.

Требования к качеству оснастки для ЧПУ

Оснастка для ЧПУ на заказ — точный элемент технологической системы, от которого зависит размерная точность деталей и ресурс режущего инструмента. Погрешность посадочных поверхностей в поле h5, биение на вылете не более 0.003 мм — базовые требования к исполнению оснастки класса ЧПУ.

В нашем производстве токарная оснастка шлифуется на цилиндрошлифовальных станках Kellenberger в поле допуска h5 (−0.004/−0.010 для диаметра 32 мм). Конусные посадочные поверхности (HSK, BT, SK) шлифуются с контролем конусности и биения на специализированном стенде. Финишная обработка — хонингование или суперфиниш для посадок с натягом под пластины CBN/PCD.

Корпус фрезы заказать по чертежу с балансировкой G2.5 — стандартная практика для фрез, работающих при скоростях резания более 200 м/мин. Несбалансированная оснастка при высоких оборотах создаёт вибрации, которые приводят к выкрашиванию пластин и ускоренному износу шпиндельных подшипников. Двухплоскостная балансировка на стенде Haimer 2000 устраняет эту проблему.

Как сделать заказ оснастки по чертежу

Антивибрационная державка изготовить по чертежу, корпус фрезы заказать по чертежу или оснастка для ЧПУ изготовить — всё это реализуется по единому процессу:

• Предоставьте чертёж или эскиз с указанием типа шпинделя (HSK, VDI, BT, Capto, нестандарт).
• Укажите тип обработки — токарная, фрезерная, расточная — и материал детали.
• Обозначьте требования к биению (±0.003 мм, ±0.005 мм) и балансировке (G2.5 или G6.3).
• Если нет чертежа — пришлите характеристики станка: модель, конус шпинделя, максимальные обороты. Подготовим конструктивное предложение.

Часто задаваемые вопросы

Производите ли антивибрационные державки нестандартной длины?
Да. Антивибрационные державки стоимость изготовления зависит от соотношения L/D и типа демпфера. Изготавливаем под конкретное L/D с настройкой демпфера на частоту резонанса конкретной операции.

Делаете ли корпуса под пластины CBN и PCD?
Да. Корпуса фрез под пластины CBN и PCD производим с посадками под конкретный тип пластины. Балансировка G2.5 обязательна, так как CBN/PCD пластины применяются на высоких скоростях.

Каков ресурс оснастки по сравнению со стандартной?
При правильном выборе материала и термообработки ресурс нашей оснастки соответствует или превышает ресурс оснастки Sandvik Coromant и Kennametal аналогичного класса. Мы используем только сертифицированный материал — 42CrMo4 или 38ХМА для рабочих поверхностей.

Можно ли заказать оснастку по образцу без чертежа?
Да. Принимаем образец для обмера на КИМ. Разработка чертежа по образцу — 1–2 рабочих дня. При заказе партии от 3 штук разработка чертежа бесплатна.
